WITH HARAJUKU HALL

附帯設備

ホール	階層	3F
	面積	約90.0坪（約297.55㎡）
	長さ	Ｗ：約14.87ｍ×Ｄ：約20.09ｍ
	高さ	約6ｍ（床～バトン下、一部約5.8ｍ）
	床材	フローリング
	床積載荷重	400Kg/㎡
ホワイエ	階層	3F
	面積	約67.7坪（約223.88㎡）
	長さ	Ｗ：約28ｍ×Ｄ：約7ｍ
	高さ	約3～5ｍ※傾斜天井
	床材	フローリング
諸室	クローク	約7.4坪（約24.57㎡）
	バーカウンター	ダブルシンク、冷蔵庫、製氷機
	化粧室	男性：小5、個室4、化粧4 ／　女性：個室8、化粧7
搬入ＥＬＶ	内寸法	間口：Ｗ1.7ｍ×Ｈ2.3ｍ　／　内寸：Ｗ2.8ｍ×Ｄ2.2ｍ×Ｈ2.5ｍ
搬入ＥＬＶ	積載重量	2ｔ
控室１	階層	3F
	面積	約3.8坪（約12.42㎡）
	長さ	Ｗ：約2.85ｍ×Ｄ：約4.36ｍ
	高さ	約2.4ｍ
	床材	タイルカーペット
	設備	鏡台3席、洗面台1
控室２	階層	3F
	面積	約4.2坪（約13.88㎡）
	長さ	Ｗ：約3.08ｍ×Ｄ：約4.38ｍ
	高さ	約2.4ｍ
	床材	タイルカーペット
	設備	鏡台3席、洗面台1
主催者控室兼クローク	階層	3F
	面積	約7.4坪（約24.57㎡）
	長さ	Ｗ：約4.5ｍ×Ｄ：約5.5ｍ
	高さ	約2.4ｍ
	床材	タイルカーペット
	設備	クローク用固定パイプ
バック諸室	バック化粧室	個室2
	喫煙室	1
	給湯室	シングルシンク、上下水道

吊物設備

照明バトン１	長さ	12ｍ
	荷重量	290Kg
	電源回路	Ｃ型30Ａ直回路×4、Ｄ型200Ｖ20Ａ直回路×2
	信号回線	ＤＭＸ512ОＵＴ×2
照明バトン２	長さ	12ｍ
	荷重量	290Kg
	電源回路	Ｃ型30Ａ直回路×4、Ｄ型200Ｖ20Ａ直回路×2
	信号回線	ＤＭＸ512ОＵＴ×２
グリッドバトン１	長さ	Ｗ：11ｍ×Ｄ：1.82ｍ
	荷重量	800Kg
	電源回路	（Ｃ型30Ａ直回路×4、Ｄ型200Ｖ20Ａ直回路×2）×3セット
	信号回線	（ＤＭＸ512ОＵＴ×1）×3セット
グリッドバトン２	長さ	Ｗ：11ｍ×Ｄ：1.82ｍ
	荷重量	800Kg
	電源回路	（Ｃ型20Ａ直回路×4、Ｄ型200Ｖ20Ａ直回路×2）×2セット
	信号回線	（ＤＭＸ512ОＵＴ×1）×2セット
グリッドバトン３	長さ	Ｗ：11ｍ×Ｄ：1.82ｍ
	荷重量	800Kg
	電源回路	（Ｃ型30Ａ直回路×4、Ｄ型200Ｖ20Ａ直回路×2）×2セット
	信号回線	（ＤＭＸ512ОＵＴ×1）×2セット
グリッドバトン４	長さ	Ｗ：11ｍ×Ｄ：1.82ｍ
	荷重量	800Kg
	電源回路	（Ｃ型30Ａ直回路×4、Ｄ型200Ｖ20Ａ直回路×2）×2セット
	信号回線	（ＤＭＸ512ОＵＴ×1）×2セット
固定バトン５	長さ	11ｍ
	荷重量	100Kg／ｍ
	電源回路	Ｃ型30Ａ直回路×3
	信号回線	ＤＭＸ512ОＵＴ×1
美術バトン１	長さ	12ｍ
美術バトン１	荷重量	300Kg
袖幕用固定バトン（上手下手キャットウォーク）	長さ	2ｍ
袖幕用固定バトン（上手下手キャットウォーク）	荷重量	100Kg／ｍ
昇降巻取スクリーン	サイズ	400インチワイド（16：9）
低天井固定バトン	荷重量	20Kg／ｍ
	電源回路	平行15Ａ直回路×3
	信号回線	ＤＭＸ512ОＵＴ×1
ホワイエ固定バトン	荷重量	20Kg／ｍ
	電源回路	（平行15Ａ直回路×3）×3セット
	信号回線	（ＤＭＸ512ОＵＴ×1）×3セット

音響機材

音響調整卓	YAMAHA	QL5	調整室固定	1
音響調整卓	YAMAHA	MG16		1
メインスピーカー	NEXO	PS15U	バトン吊り、グリッドバトン１内移動可能	2
シーリングスピーカー	YAMAHA	VXS5	キャットウォーク固定、3×5列	15
移動式スピーカー	NEXO	PS15U	バトン吊り不可	2
移動式スピーカー	NEXO	PS10U		4
サブウーハー	NEXO	LS18		2
パワーアンプ	NEXO	NXAMP4×2mk2	移動式	1
パワーアンプ	NEXO	NXAMP4×1mk2	移動式	1
ホワイエ用スピーカー	YAMAHA	VXS5	ホワイエバトン固定	4
モニタースピーカー	YAMAHA	MSP5 STUDIO	音響卓用固定	2
モニタースピーカー	YAMAHA	MSP3	進行×1、照明×1、PIN×2、映像×1	5
I/O BOX	YAMAHA	Rio1608-D-D2	パッチ架	1
I/O BOX	YAMAHA	Rio1608-D-D2	移動式	1
再生機器	TASCAM	CD-200SB	SD/SDHC/USB/CD	2
		CD-RW500B		2
		CD-RW900MKⅡ		1
ワイヤレスマイク	SHURE	ULXD4Q-Z16	ワイヤレス受信機：計8ch	2
		UA864Z16	アンテナ：固定2、ホワイエ移動用2	4
		ULXD2/SM58-Z16	ハンドマイク	8
		MX150B/C-TQG	ピンマイク/2ピース型	4
		ULXD1-Z16	トランスミッター	9
	DPA	4266-OL-F-F00-MH	ヘッドセットマイク（ベージュ）※変換DPA/DAD6010付	4
有線マイク	SHURE	SM-58LCE		10
		SM-58SE		6
		SM-57LCE		4
		Beta57A		4
	AKG	C414-XLS		2
		C451B		4
		PCC-160		4
	SONY	C-38B		1
	audio-technica	AT857D/C		4
ダイレクトボックス	CONTRYMAN	TYPE85		4
マイクスタンド	TOA	ST-310F	床上型	2
	K&M	ST-210/2B	ブームスタンドＨ：930～1650	12
	K&M	ST-259/B	ブームスタンドＨ：465～690	4
	TOMOCA	DS-40K	卓上型	3
		AD13	スタンドパーツ（高さ調整用スペーサー）	6
		F-33CN	フレキシブルアーム	4
		F-37	フレキシブルアーム	3
スピーカースタンド	K&M	21300	Ｈ：1385～2180	4
マルチボックス	CANARE	16J12F12	F77	4
マルチケーブル	CANARE	16C05-E3	16chMulti-5m	2
マルチケーブル	CANARE	16C10-E3	16chMulti-10m	2
マイクケーブル	CANARE	EC05-B	5m	15
		EC10-B	10m	15
		EC15-B	15m	4
		EC20-B	20m	8
		EC003-B	0.3m	20
		EC005-B	0.5m	30
		EC01-B	1m	20
スピーカーパッチケーブル	CANARE	SC005-NL-SA	0.5m	4
スピーカーパッチケーブル	CANARE	SC01-NL-SA	1m	4
スピーカーケーブル	CANARE	SC05-NL	5m	4
		SC10-NL	10m	8
		SC15-NL	15m	6
		SC20-NL	20m	6
変換ケーブル	CANARE	EC03-B11	3m	4
		EC03-B22	3m	4
		B1-SA-X1	2m	4
		B2-SA-X2	2m	4
		SPC02-B1	2m	4
		SPC02-B2	2m	4
		WA304	フォン-4pinミニコネクタ	2
シールドケーブル	CANARE	LC05	5ｍ	2
シールドケーブル	CANARE	LC10-SA	10ｍ	2
ＬＡＮケーブル	digicom	EC002CAT6STP	2m	8
		EC005CAT6STP	5m	4
		EC010CAT6STP	10m	4
フェーダーボックス	TOMOCA	TCC-100		2
トランスボックス	TOMOCA	TFB-066S		2
トランスボックス	TOMOCA	TFB-106-12		2
パラボックス	TOMOCA	F-3M		2
パラボックス	TOMOCA	M-3F		2
上手袖仮設分電盤			1φ3W250A:50kVA（カムロック、C型30A×4口）	1
コンセント盤			上手袖、下手袖、客席、ホワイエ	4

インカム機材

メインステーション	Clear-Com	MS-702		1
ベルトパック	Clear-Com	RS-702	2ch仕様	6
ベルトパック	Clear-Com	RS-501	1ch仕様	4
ヘッドセット	Clear-Com	CC-100		17
6Pケーブル	CANARE	2C05E3-6B12S-SC	6pin/5m	6
6Pケーブル	CANARE	2C10E3-6B12S-SC	6pin/10m	6
ヘッドセット延長ケーブル	MOGAMI	IHE-05	5m	2

照明機材

電源主幹盤	no1	MATSUMURA	1φ3W105V/210V 400AF/300AT 60kVA	1
	no2		1φ3W105V/210V 400AF/300AT 60kVA	1
	no3		1φ3W105V/210V 225AF/225AT 45kVA	1
操作卓	照明操作卓	ETC	ION Xe-02K 　2048out/16,000ch/10,000Que	1
	上記フェーダーウイング		EOSPW40、20フェーダー×2段	1
	舞台袖操作卓(移動式)		Color Sourse Console、チャンネルフェーダー20	1
	客席操作卓	MATSUMURA	F051S、記憶シーン300/サブ・フリーフェーダ10	1
DMX信号パッチ盤	調整室内	MATSUMURA	誘導灯消灯連動スイッチ	1
			DMX信号入出力コネクタ	1式
			DMX信号スプリッター	5
			DMX信号ミキサ	2
バトン回路	LB1	MATSUMURA	C型30A×4、D型200V20A×2、DMXOUT×2	1式
	LB2		C型30A×4、D型200V20A×2、DMXOUT×2	1式
	GB1		（C型30A×4、D型200V20A×2、DMXOUT×1）×3set	1式
	GB2		（C型30A×4、D型200V20A×2、DMXOUT×1）×2set	1式
	GB3		（C型30A×4、D型200V20A×2、DMXOUT×1）×2set	1式
	GB4		（C型30A×4、D型200V20A×2、DMXOUT×1）×2set	1式
	固定LB3		C型30A×3、DMXOUT×1	1式
	ホワイエ固定バトン		（平行15A×3、DMXOUT×1）×3set	1式
	低天井		平行15A×3、DMXOUT×1	1式
フロアーコンセント	上手袖	MATSUMURA	仮設分電盤参照	1式
	下手袖		C型30A×4、DMXOUT×1/IN×1	1式
	上手客席		C型30A×4、DMXOUT×2/IN×4	1式
	バックスペース		C型30A×4	1式
	ホワイエ		C型30A×4、DMXOUT×1/IN×1、平行15A×1	1式
仮設分電盤	上手袖	MATSUMURA	1φ3W105V/210V 225AF/225AT 45kVA	1式
			C型30Aコンセント	4
			D型200V20Aコンセント	2
			DMX信号出力コネクタ	2
			DMX信号入力コネクタ	1
			カムロックコネクタ	1式
スポットライト	LEDパーライト	ETC	Color Source PAR	100
	LEDフレネルレンズスポット	MATSUMURA	LF-8 140W 3000K	40
	LEDプロファイルスポット	ETC	COLOR SOURSE SPOT 210W 4色レンズ26°	8
	同上アイリスシャッター	ETC	PRXIRISS424	8
	LED 2灯ミニブルート	TSJ	BOLD Blinder200	4
	LEDロアーホリゾントライト	PHILIPS	ShowLine SLeSTRIP10 158W　RGBW	12
	PINフォロースポットライト	USHIO	LEDフォロースポットSai-300	2
効果機器	ミラーボール	MATSUMURA	MB2-450-D 450φ	1
スタンド類	フロアーベース	MATSUMURA	SR	10
	丸ベーススタンド	MATSUMURA	SP-2（H:1005-1780）	6
	ハイスタンド	東芝ライテック	AL-790（H:1565-3690）	4
	ロングハンガー	MATSUMURA	HY	4
	3連アーム		SA	6
	ハンガー		HD	5
	介錯棒	東芝ライテック	AL-MCD-L	2
ケーブル類	C型30A	MATSUMURA	5m	30
	C型30A		10m	15
	平行15A		1m（4口）	57
			2m（4口）	3
			5m（4口）	9
			10m（4口）	15
	C型30A-平行15A2口変換-二双		1m変換	30
	C型30A-平行15A1口変換		ブレーカー付	16
	DMX		2m（灯体分を除く）	0
			5m	33
			10m	10
			20m	4
			ターミネーター	11

映像機材

プロジェクター	本体	EPSON	EB-L1505U（Laser12,000lm）※WUXGAまで対応	1
	ズームレンズ	EPSON	ELPLM15(400inch用)	1
	ズームレンズ	EPSON	ELPLM10(220inch用)	1
	ビデオ信号変換器	MEDIAEDGE	VPC-SH3STD	1
電動巻取スクリーン			400inchワイド16:9（固定位置、電動巻取）	1
調整室内操作ワゴン（固定）	シームレスマトリクススイッチャー	IMAGENICS	SL-42C	1
	ビデオ信号変換器	MEDIAEDGE	VPC-SH3STD	1
	HDMI分配器	IMAGENICS	CRO-HD13	1
	ブルーレイプレーヤー	DENON	DN-500BD MKⅡ	1
	カメラコントローラー	Panasonic	AW-RP50	1
	プレビューモニター	SHARP	LC-22K45（22V型）	2
移動式操作ワゴン	ビデオスイッチャー	Roland	V800HD MKⅡ	1
	ブルーレイプレーヤー	DENON	DN-500BD MKⅡ	1
	プレビューモニター	SHARP	LC-22K45（22V型）	2
カメラ	ホール内収録固定カメラ	Panasonic	AW-HE70SK	1
運営用モニター	バック（上手1・下手1・中2）調整室2	SHARP	LC-22K45（22V型)、壁固定	6
控室モニター	控室1.2・主催者控室	SHARP	LC-22K45（22V型)	3
ケーブル	HDMI延長	CANARE	HDM02（2m）、DVI変換器付	2
			HDM05（5m）、DVI変換器付	2
			HDM10AE-EQ（10m）、DVI変換器付	2
	SDI延長	CANARE	L5C-FW(BNC)（5m）	2
			L5C-FW(BNC)（10m）	4
			L5C-FW(BNC)（20m）	6
			BCJ-JK75Ω（BNC中継アダプタ）	5
	VGA延長	CANARE	5VDC02A-1.5C（2m）	2
			5VDC05A-1.5C（5m）	2
			5VDC10A-1.5C（10m）	2
分配器	SDI分配器	MEDIAEDGE	VPS-SS2(1入力→4出力)	1
変換器	SDItoHDMI変換	MEDIAEDGE	VPC-SH3	4
変換器	HDMItoSDI変換	MEDIAEDGE	VPC-HS3	4

映像機材・セット外機材

55インチモニター	20,000円/台・日	IODATA	EX-LD4K552DB　ハイスタンド付	2
43インチモニター	20,000円/台・日	IODATA	EX-LDHU431DB　ロースタンド付	2

ホール備品

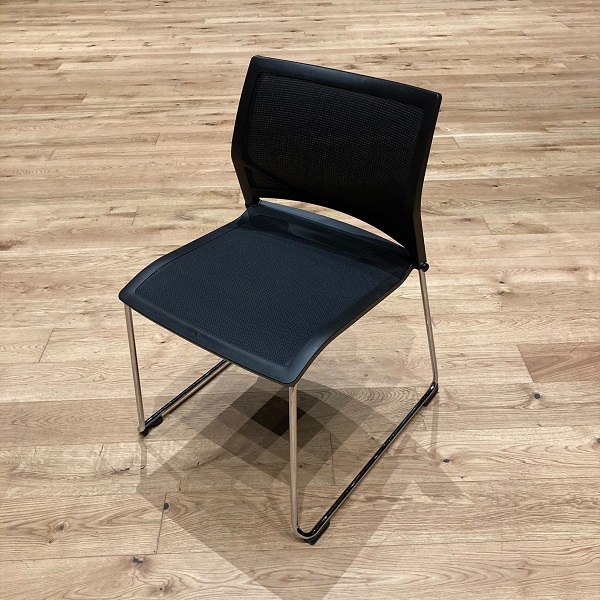

スタッキングチェア	W520.D565.H780	黒色	355
同上用台車		30脚積み	11

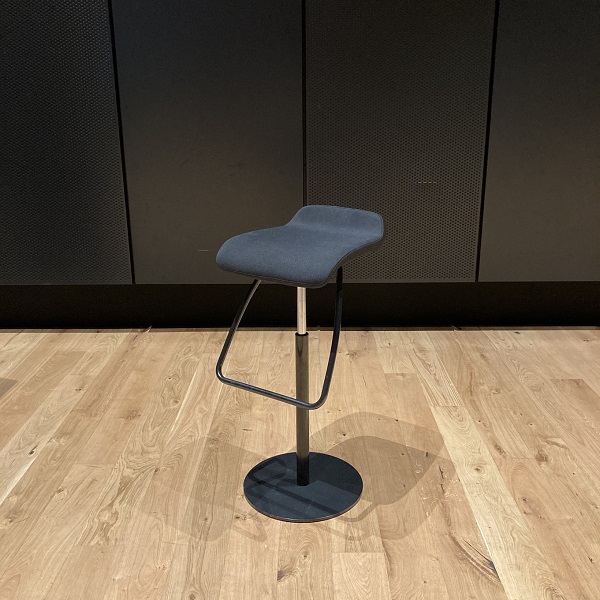

ハイチェア	W430.D430.H660～850		4

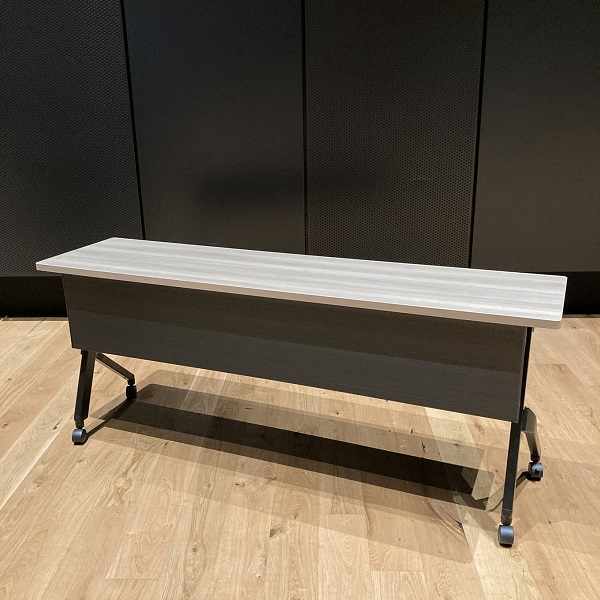

長テーブル	W1800.D450.H720	キャスター付き、幕板あり	80

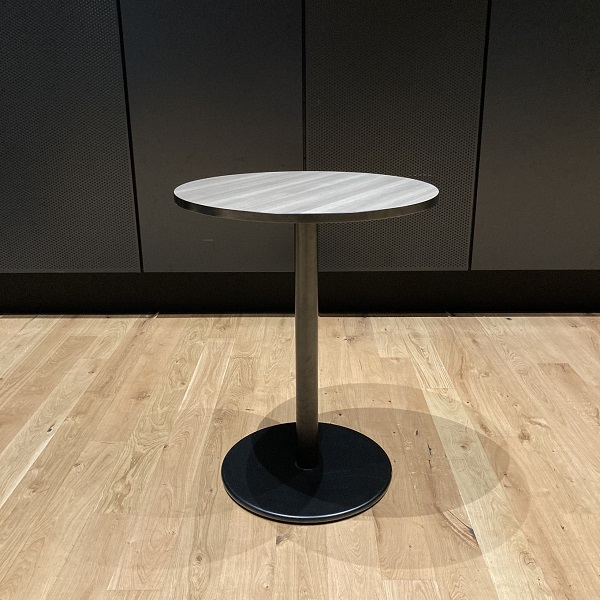

丸テーブル	φ800.H700or1000	組立式	20

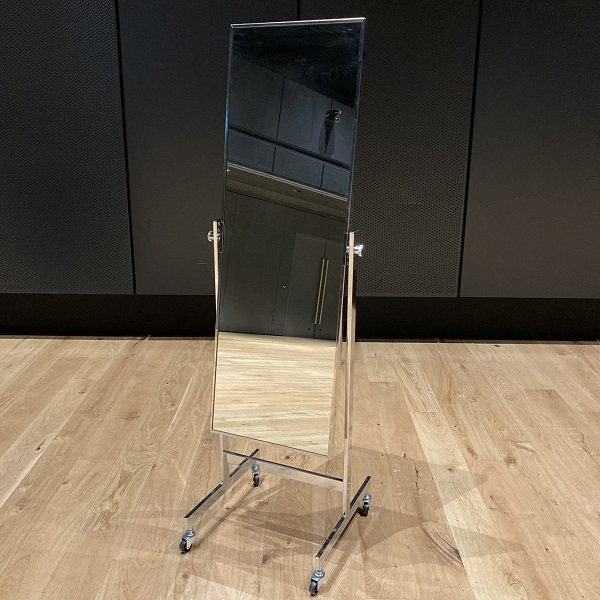

姿見(移動用）	W445.D465.H1540	キャスター付　※楽屋壁面には別途埋め込み式姿見あり	2

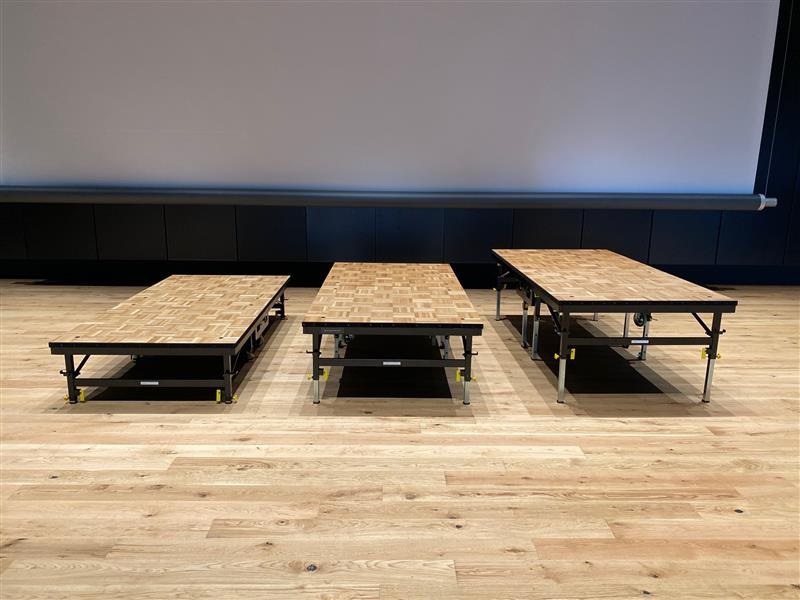

ポータブルステージ	W1200.D2400.H450or600or750	SICO、天板フローリング	22

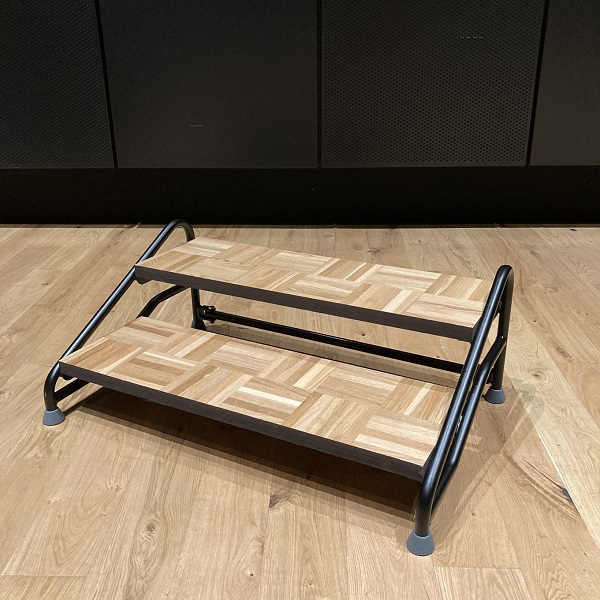

ステージ用ステップ（2段）	W950.D605.H300	H450用	2

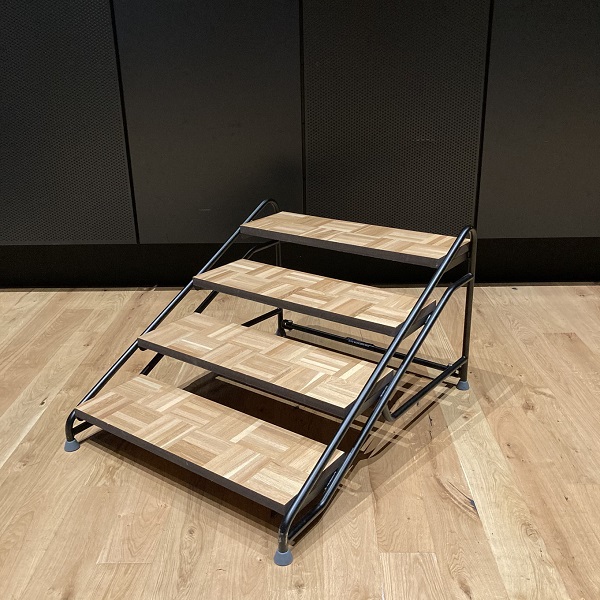

ステージ用ステップ（4段）	W950.D1200.H600	H600～750用	2
ステージ用けこみスカート	W2400.H450or600or750	貫八別珍、黒色（３段切り替え）	22
大黒幕	W7000.H6150	貫八別珍、大黒幕2倍ヒダ	2
ジョーゼット	W13000.H6150	白色、2倍ヒダ	1

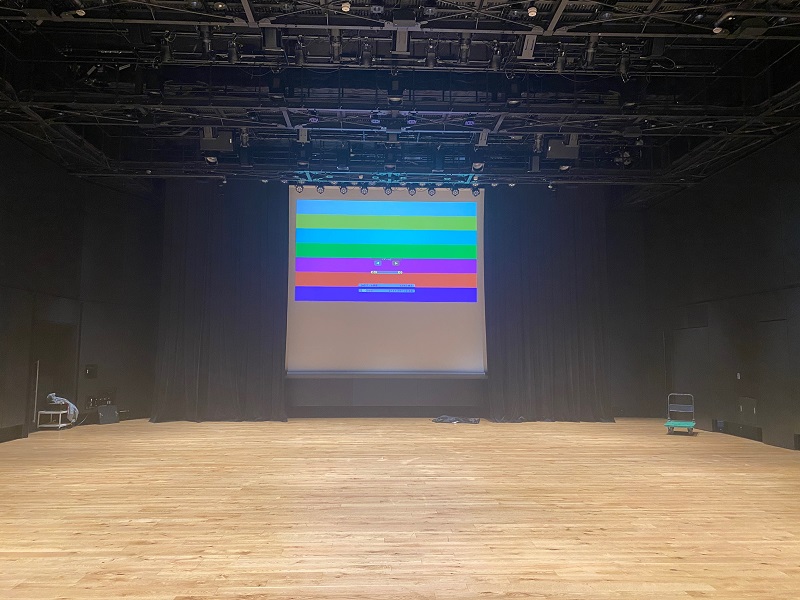

袖幕(昇降バトン用）	W3600.H6550	黒色、2倍ヒダ	1対
袖幕(固定バトン用）	W5000.H5850	黒色、2倍ヒダ	2対

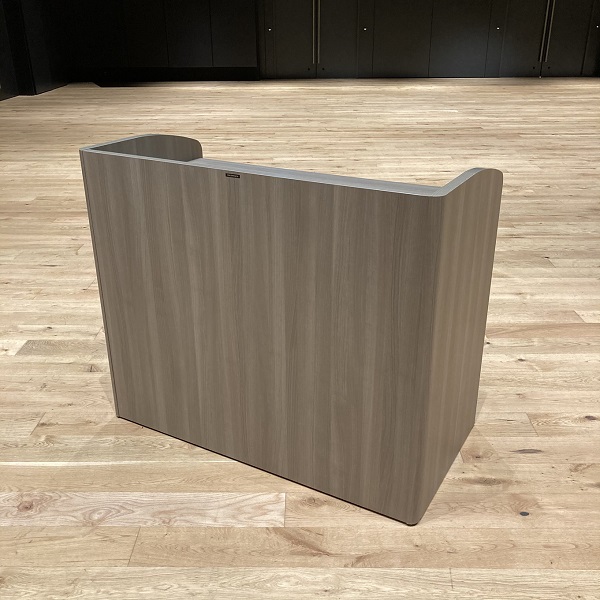

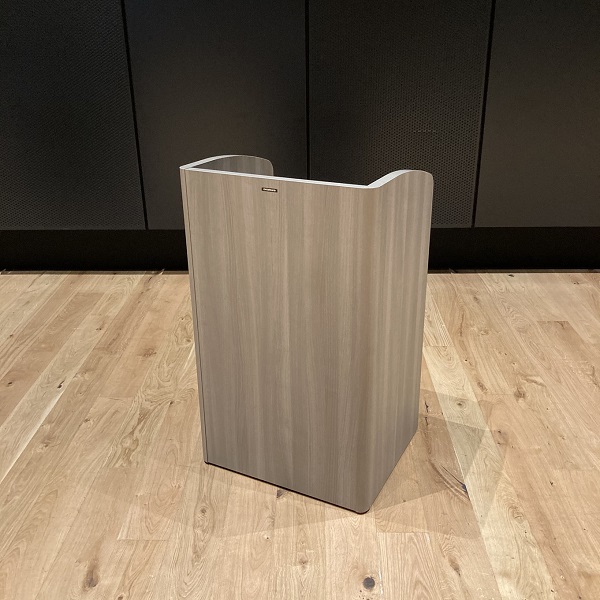

演台	W1200.D600.H1100	キャスター付	1
司会台	W600.D600.H1000	キャスター付	1

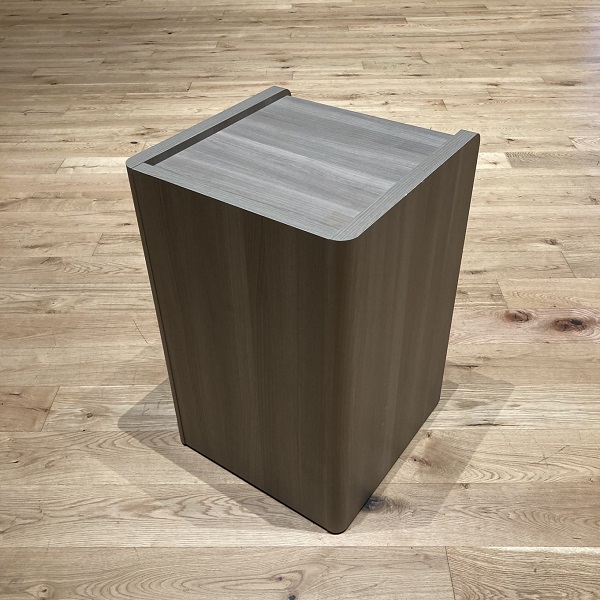

花台	W450.D450.H600		1

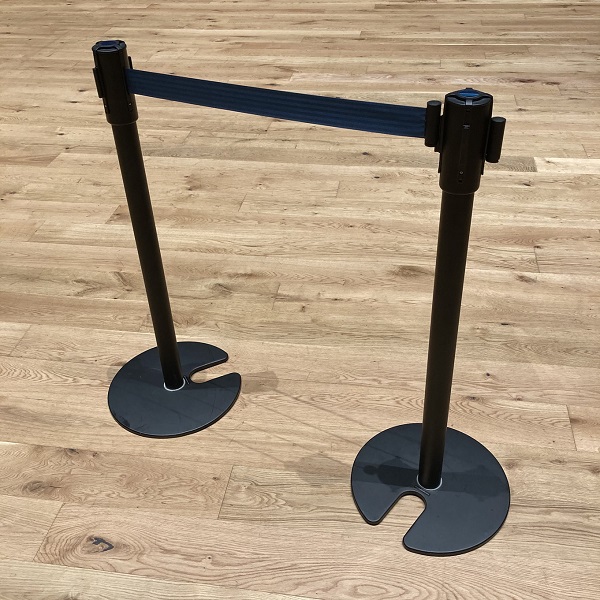

ベルトパーティション	φ360.H906	青ベルト1.9m	12

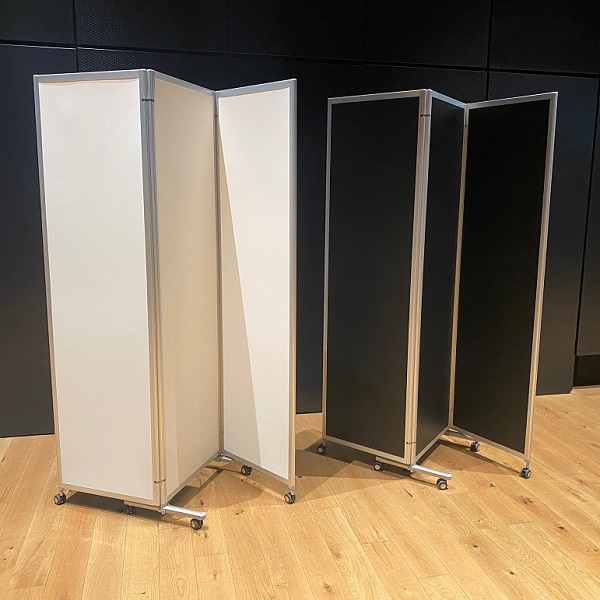

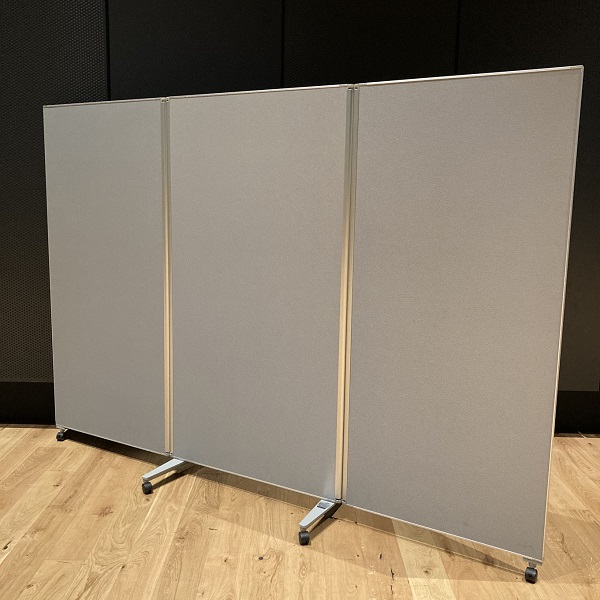

パネルパーティション3つ折りH2100	W590/620/590.H2100	両面色違い白/黒、キャスター付	6

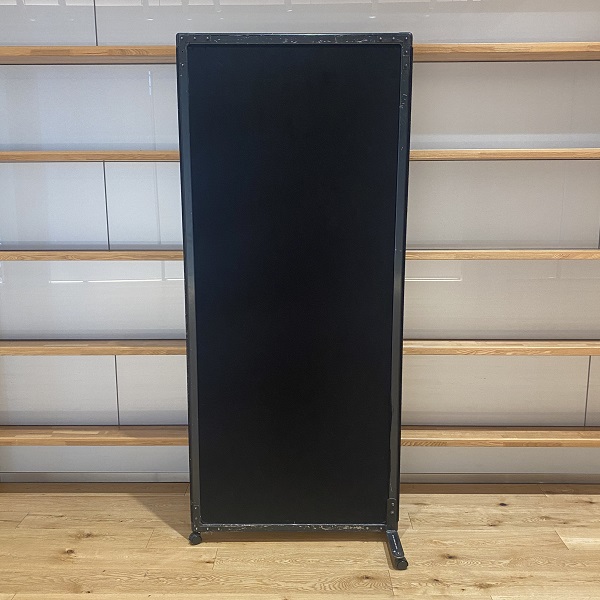

パネルパーティション（1枚モノ）	W900/H2110	黒・キャスター付	3

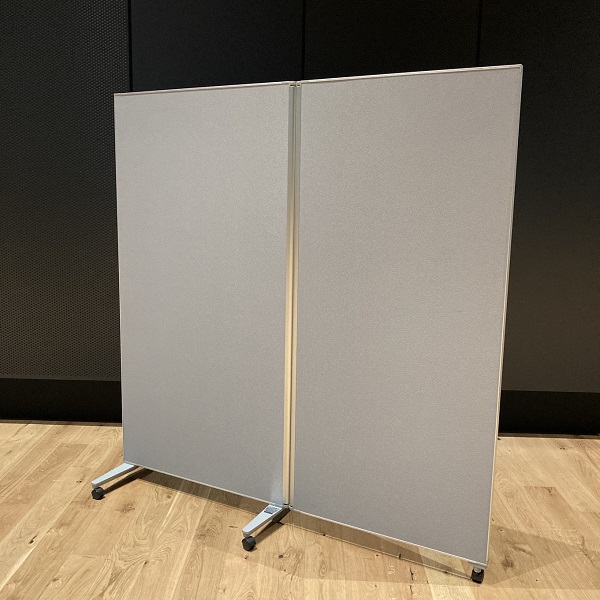

パネルパーティション2つ折り	W925/823.H1800	キャスター付	2
パネルパーティション3つ折りH1800	W820/945/820.H1800	キャスター付	4

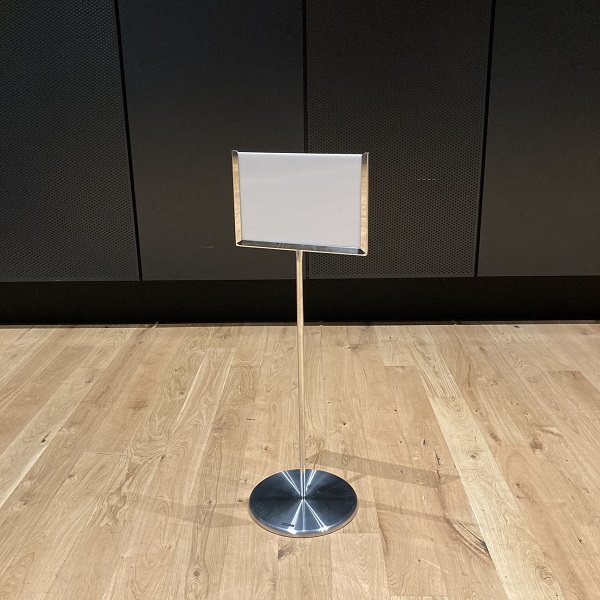

サインスタンド	W405.D350.H1100	A4貼付型	4

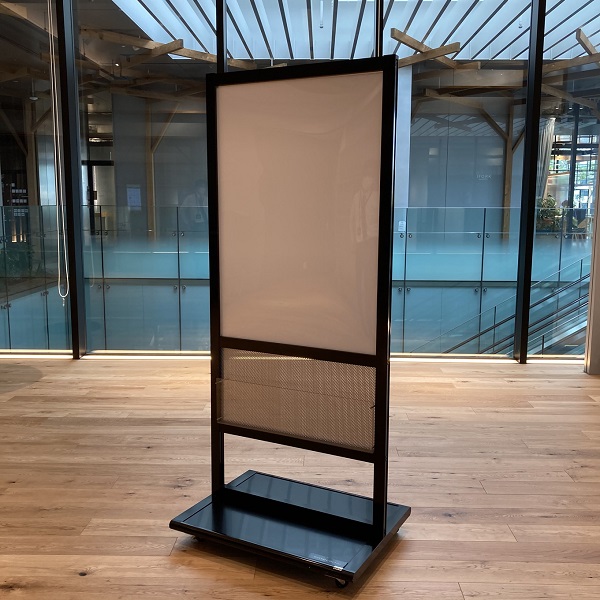

ポスタースタンド（B1縦専用）	B1サイズ・両面掲示可	B1判	2

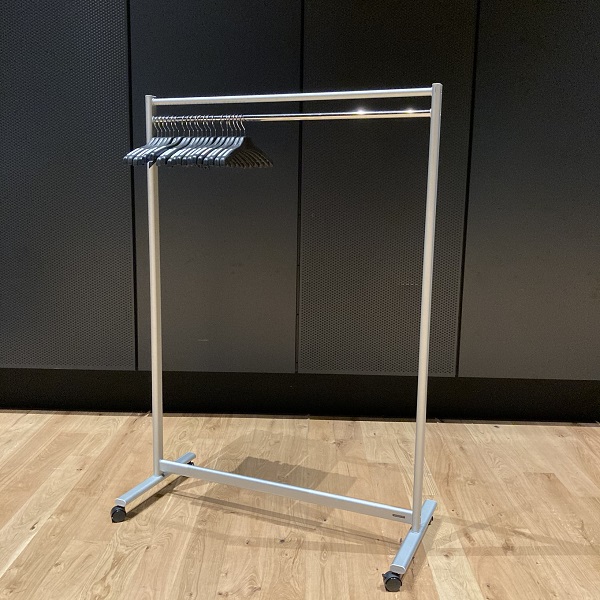

ハンガーラック(ハンガー15本用）	W1200.D525.H1700	キャスター付、15本用	6

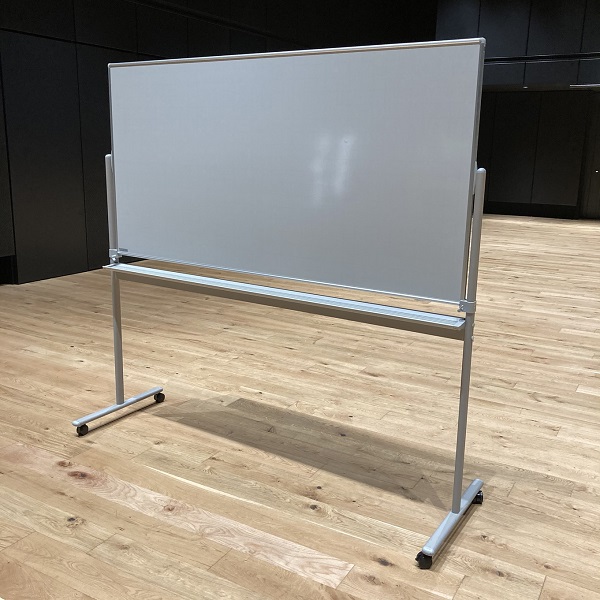

ホワイトボード	W1900.D600.H1800	両面使用、回転式	2

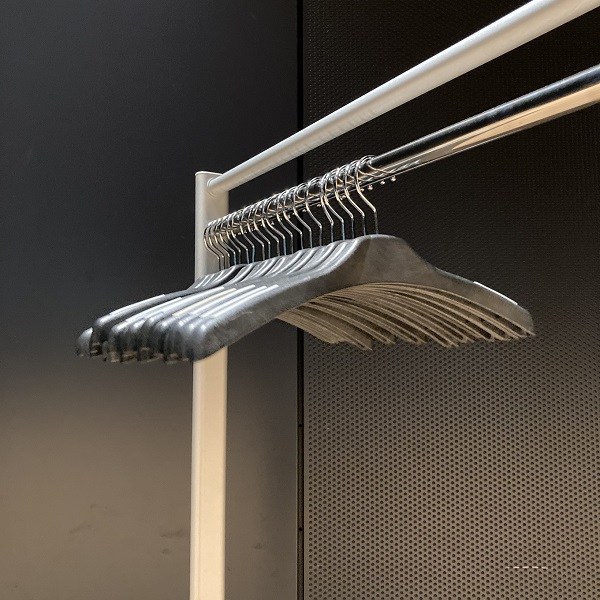

ハンガー		クローク内	320

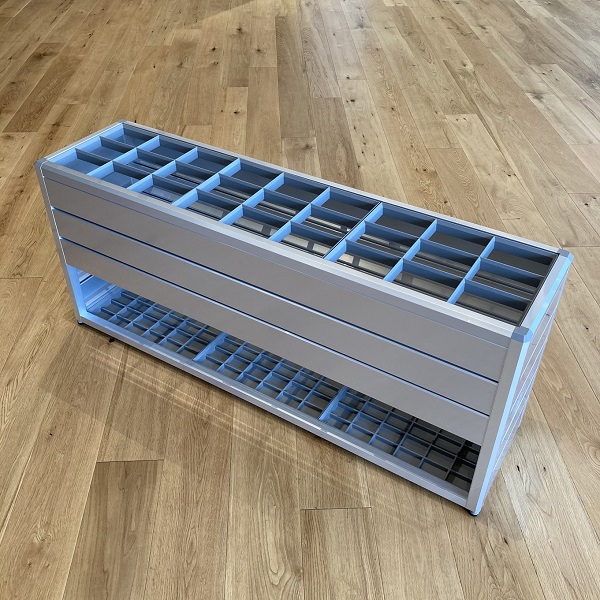

傘立て	W1172.D320.H500	60本用	5
傘ポン			2

バックスペース備品

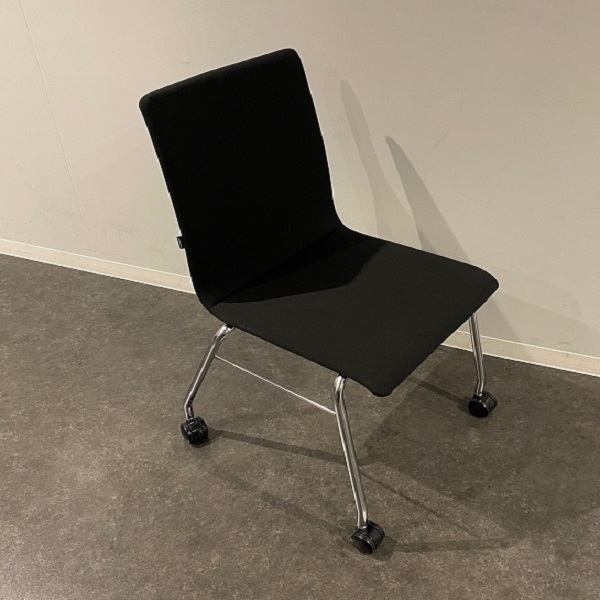

鏡前用チェア	W520.D565.H815	黒色、キャスター付	8

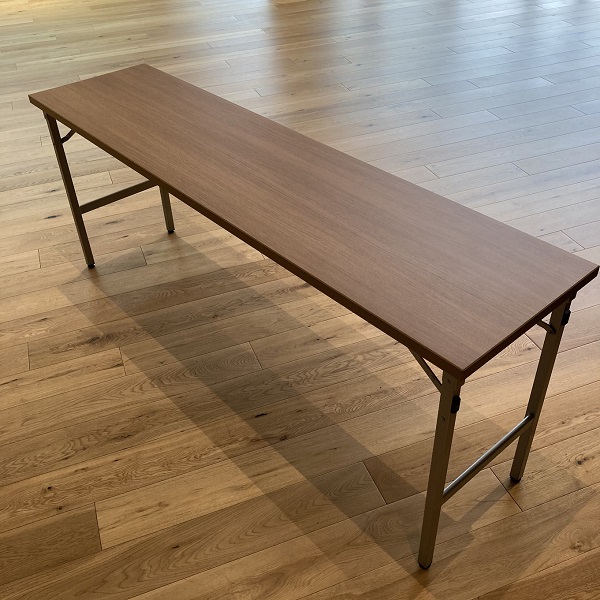

折畳み長テーブル	W1800.D450.H700		10
ハンガーラック(ハンガー10本用）	W900.D525.H1700	キャスター付、楽屋①・②・調整室常設	3
ゴミ箱		燃える、ビニール、PET、カン	1式
応接セット		控室2:椅子2、テーブル1	1式
ゴミ箱（小）		主催者控室、控室①、控室②に各１個常設	3
